Hey Leute!!!

Ich hab da mal bisschen was gebastelt. Ambientebeleuchtung der Mittelkonsole (Getränkehalter VORNE) im Duster Phase 2 geht ganz schnell und einfach!

Ich habe gerade mal 1 1/2Std. dafür gebraucht und es sieht mal wieder sehr Edel aus das Ergebnis!

Also lange Rede kurzer Sinn ..... so wird es gemacht!


Schritt 1:

Mit einem kleinen Schraubendreher (ich habe Uhrmacherwerkzeug verwendet) die Stellen kennzeichnen, wo die Ambiente LED´s
später mal sitzen sollen. Ich habe mir dafür eine Linie gedacht, dass die LED´s später mittig zum jeweiligen Getränkehalter sitzt.
(Also gegenüber!)


Schritt 2:

Verkleidung ausbauen! Dafür ganz einfach mit den Fingern rechts und links unter die Verkleidung (ROTE PUNKTE) greifen
und einmal mit einem liebevollen Ruck Richtung Schalthebel ziehen. Somit löst sich diese und die darüberliegende hochlaufende
Radioverkleidung löst sich im unteren Bereich gleich mit. Nun die obere Verkleidung von der unteren etwas abheben (ROTE PFEILE)
und die untere Verkleidung ganz einfach nach unten heraus ziehen (Wichtig NACH UNTEN - ist im oberen Bereich eingeschoben).


So sieht sie ausgebaut aus:




Hier seht ihr noch mal die Körnungen der Bohrstellen:





Schritt 3:

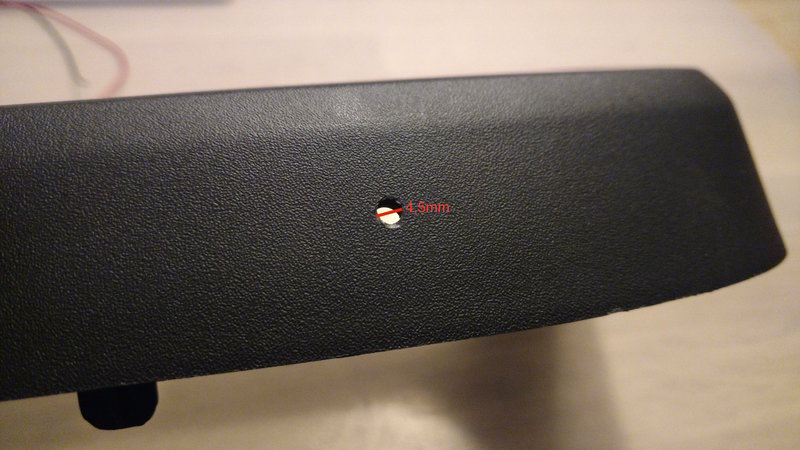

Nun die beiden 4,5mm Löcher ausbohren und vorsichtig endgraten.





Schritt 4:

Die beiden LED-Einbaurahmen mit einem mini Spritzer Sekundenkleber und am besten mit zur Hilfenahme einer Pinzette in die Löcher einsetzen.
(LED-Steckhülsen LINK / LED`s LINK)



Schritt 5:

LED´s einsetzen und wie auf dem Bild zu sehen vorsichtig biegen, damit die Einbautiefe gering bleibt und man somit die Verkleidung
wieder problemlos eingebaut bekommt.





Schritt 6:

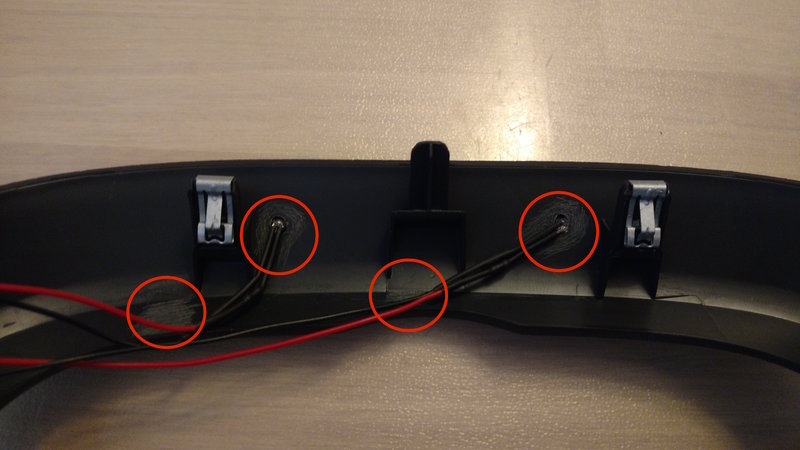

Folgende stellen (ROTE KREISE) am einfachsten mit einem Schraubendreher etwas anrauen, damit der Kleber (ich habe Heißkleber verwendet)
besser haftet und wir so die LED´s und Kabel fixieren, für den leichteren Wiedereinbau!





Schritt 7:

Beide LED`S parallel an ein Verlängerungskabel (habe ein altes Lautsprecherkabel verwendet) löten und mit Klebeband oder am besten
wie ich mit einem Schrumpfschlauch ummanteln, um einen Kurzschluss zu vermeiden.


Kurzer Test und wenn alles leuchtet ... zurück ins Auto!



Schritt 8:

Die obere Radioblende und das Radio ausbauen. Dafür die schon teilweiße abgelöste Verkleidung Stück für Stück weiter abziehen
(siehe Haltepunkte - ROTE PUNKTE). Wenn die Verkleidung weg ist kommen 4 Schrauben (ROTE PFEILE) zum Vorschein,
die raus müssen, um das Radio heraus nehmen zu können (vorziehen und Stecker lösen).





Schritt 9:

Nun das Anschlusskabel der LED´s unten links unterhalb der Bedieneinheit (ROTER PFEIL) durch die Öffnung (ROTER KREIS)
nach hinten hinter die Bedieneinheit zur Radioöffnung hin durchziehen. Stück für Stück vorarbeiten und die Verkleidung wieder aufdrücken.
(Denkt dran die Verkleidung muss wieder im oberen Bereich eingeschoben werden.)









Schritt 10:

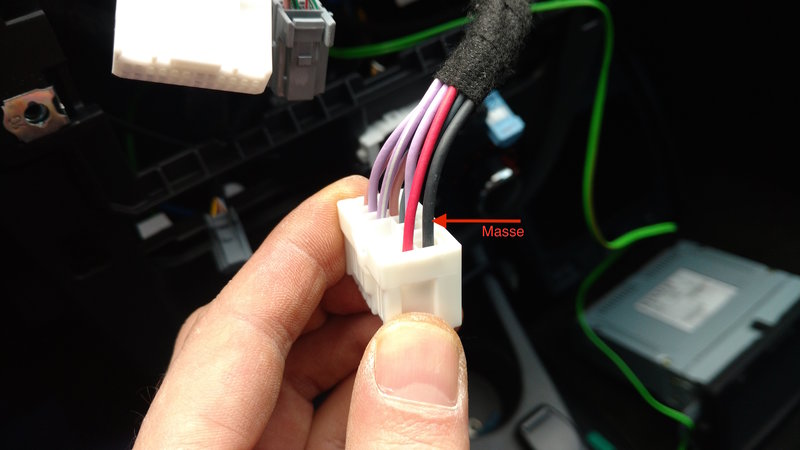

Masse und geschaltetes Plus+ über Licht an folgenden Radiostecker/Pin´s (ROTE PFEILE) abgreifen, somit geht auch diese Ambientebeleuchtung
nur da AN, sobald Ihr euer Standlicht einschaltet. Kabel anlöten und schön abisolieren! Danach die Stecker wieder an das Radio anschliesen und alles
wieder ein- und zusammenbauen. FERTIG!!!






Und so sieht das ganze dann bei eingeschaltetem Standlicht aus!





So schafft man sich ein weiteres nettes Ambientelicht!
Es sieht sehr Edel und wie gewollt aus! Blendet kein bisschen und ist weder zu hell noch zu dunkel!
Alle die es bis jetzt gesehen haben waren hoch auf begeistert und fanden es Top!!!

Wenn jemand Hilfe brauch oder Ihr fragen habt schreibt mich einfach an!

In diesem Sinne immer eine Handbreit Asphalt unter den Reifen

MFG Luenix86

@Luenix86
wieder mal klasse gemachte Anleitung
Bei Schritt 8 hätte ich mir den Radioausbau gespart und wäre an einen der bereits freiliegenden Schalter (Tempomat oder PDC) gegangen.
Meist kommen noch so einige Anschlüsse an das NAV, da freut man sich ggfs. noch über jeglichen Freiraum und weniger Kabellage.
Ergebnis wäre das gleiche

Gruß Kiokai

Hallo Luenix86,

wieder mal eine echt geile Sache. Hab gestern schon 10 von diesen LED's geordert um die Lichtschalter (vorn und hinten die 3-fach Ausführung) sowie die Türgriffbeleuchtung im Frühjahr nachzubauen. Find ich echt Hammer

Diese Idee find hier mit den Getränkehaltern find ich auch sehr schön, nur leider stehen bei uns dort 2 blau beleuchtete Solar-Achenbecher die richtig helles, blaues Licht auf diese Kippendosen werfen

Echt genug Ambi-Light


Gruß
Thomas

Heute hab ich mir das erst mal richtig im Auto angesehen, am Abend bzw. in der Nacht ist es bei den Getränkehaltern richtig "Duster". Es macht also tatsächlich Sinn, dorthin Licht zu legen.

Kiokai , dann sind wir schon zwei.

bei dieser Gelegenheit....den Abgriff werde ich an den Schaltern machen,
sollen auch gleich die Drehregler der Lüftung und Heizung besser hinterleuchtet werden.

Gruß Kiokai

Mit den Drehreglern hab ich garnicht so das Problem, aber der Abgriff an den Schaltern ist schon mal die richtige Idee. ( Tempomat oder Einparkhilfe ).

Zum Thema Ambientenbeleuchtung wollte ich auch mal etwas beisteuern
An der oberen Ablagenabdeckung, lässt sich mit Hilfe einer 2mm Glasfaser und einer orangenen LED eine dezente Interiorbeleuchtung herstellen.
Ist vielleicht noch ein nettes AddOn zu den sehr gut beschriebenen Ideen von Luenix86

Hallo da ist mein Problem, die Drehregler sind innen mit roter Paste eingegossen.

Da hast du was falsch verstanden
Es geht hier nicht um die Erhellung der Schalter, sondern um Platzierung von Farb-LED,
oberhalb der Heizungs.-/Lüftungsbedieneinheit, um das Umfeld und damit die Bedienmöglichkeit
besser sichtbar zu gestalten. Diese LED würde ich an der Beleuchtung der Schalter, also dahinter, anschließen.
